Gewindeschneidende Schraube für CNC-Drehmaschinen

Basisinformation.

Modell Nr.	CK1327
Kontroll-Methode	Halbgeschlossene Regelung
Numerische Kontrolle	CNC/MNC
Präzision in der Verarbeitung	0,01 ~ 0,02 (mm)
Leistungsklassifizierung	High-End-CNC-Werkzeugmaschinen
Zertifizierung	GS, CE, RoHS, ISO 9001
Zustand	Neu
Durchmesser des Prozessrohrausgangs	70–273 mm
CNC-Steuerung	GSK, Siemens, Fanuc
Spulengeschwindigkeit	7,7–230 U/min
Maschinenname	CNC-Rohrgewindedrehmaschine
Motorentyp	Servomotor
Spindelbohrung	280mm
Motorleistung	15 kW
Maximale Prozesslänge	1000/1500/3000 mm
Maximaler Durchmesser beim Schwimmen über dem Bett	800mm
Transportpaket	Holzgehäuse mit Eisenfuß
Spezifikation	6mx2,3x2,2
Warenzeichen	Taian Yuzhuo
Herkunft	China
HS-Code	8458110090
Produktionskapazität	400Set/Jahr

Produktbeschreibung

Gewindeschneidende Schraube für CNC-Drehmaschinen

Pipe Threading Tapping Screw CNC Lathe Machine Tools

Spezifikation für Rohrgewinde-CNC-Drehmaschinen

Modell	CK130	CK170	CK1322	CK245	CK1327
Max. Schwimmen über dem Bettdurchmesser	610 mm	640 mm	630 mm	800mm	800mm
Max schwimmt über die Querrutsche	380mm	410mm	350mm	560 mm	825mm
maximale Drehlänge	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm
Spindeldrehzahlbereich	20-800 U/min	20-1200 U/min	20-500 U/min	20-400 U/min	7,7–200 U/min
Spindelbohrungsdurchmesser	130mm	172 mm	225mm	250mm	355mm
Prozess max. Rohrdurchmesser	30–135 mm	30–168 mm	60–219 mm	50-245mm	70–273 mm
Schienenbreite des Bettes	400mm	495 mm	600mm	600mm	825mm
Maximaler Abstand zwischen den Spannfuttern	1275 mm	1290 mm	1690 mm	1580 mm	1790 mm
Hauptantriebsform	Servo stufenlos 9 Klasse
Hauptmotorleistung	7,5 kW	11 kW	11 kW	11 kW	15 kW
Futterdurchmesser und Bohrung	400/140 mm	400/172 mm	500/225 mm	630/250 mm	780/355 mm
Drehmoment des XZ-Servomotors	4/6 nm
Wiederholpositionsgenauigkeit	X 0,001 Z 0,02
Werkstückpräzision	IT6-IT7
Reitstockpinolendurchmesser	75mm	75mm	100mm	100mm	100mm
Reitstockpinolenweg	150mm	150mm	250mm	250mm	250mm
Reitstockhülsenkegel	MS5	MS5	MS5	MS5	MS5
Größe des Werkzeugabschnitts	25X25	25X25	32x32	40X40	40X40
Elektrowerkzeugständer	4 Stationen	4 Stationen	4Stationen	4 Stationen	4 Stationen
Maschinenabmessungen L * B * H	3000x1600x1900	3000x1600x1900	3600x2000x2100	4000x2300x2200	4500x2300x2200
Nettogewicht	3000kg	3000kg	5800kg	6000 kg	9800 kg

Standardkonfiguration
1.CNC-System: GSK, 2.Die Spindelservogeschwindigkeit, 3.Dreibackenfutter;4.Vertikaler vierstufiger elektrischer Revolver,5.Mit Reitstock;6.Automatisches Schmiersystem,7.Drehkühlsystem.
Figuren
Unabhängige Spindel, Servoantriebe, variable Geschwindigkeit.1, Wir haben an dieser Drehmaschine TRB (Kegelrollenlager) installiert, um die Steifigkeit der Spindel zu erhöhen. 2. Die Spindelbohrung ist sehr groß und sowohl vorne als auch hinten sind Doppelspannfutter angebracht. Sie können elektrische Spannfutter nach Belieben auswählen. 3. Die Oberfläche der Gleitschiene des Bettes wird mit der Super-Audio-Löschvorrichtung behandelt, die erträglich sein kann und verschleißfest. Die Gleitschiene des Sattels ist mit einer verschleißfesten Schicht beschichtet, um ein Kriechen zu verhindern.4, Es gibt zwei Arten der Geschwindigkeitsänderung: manuell und stufenlos.5, Selbstschmiersystem eingerichtet und einfach zu warten.

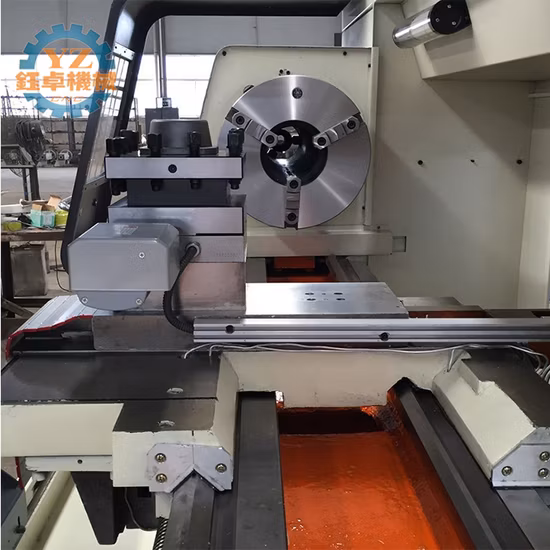

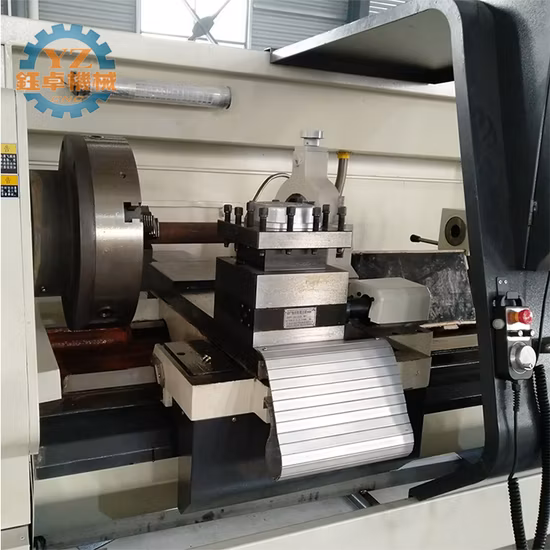

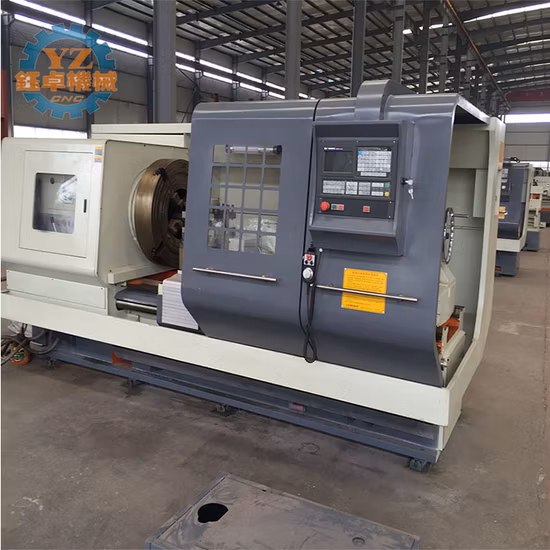

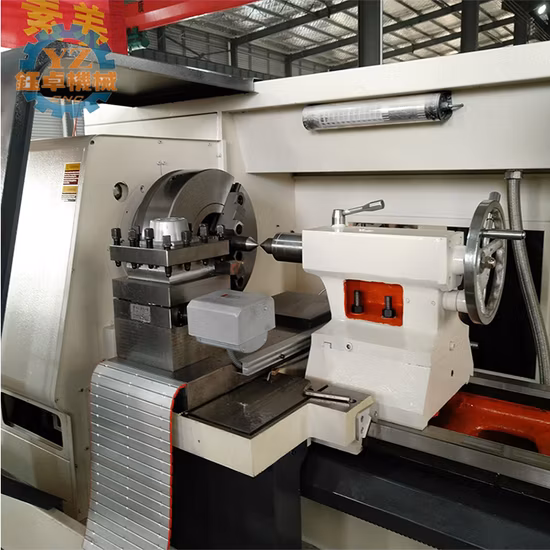

Bild einer CNC-Rohrgewindedrehmaschine

Pipe Threading Tapping Screw CNC Lathe Machine Tools
